DMM

Es besteht aus drei Modulen:

1. Einem Windows-Treiber, der für die Kommunikation und die Geräteabstraktion verantwortlich ist
2. Eine DLL mit NI TestStand Test Steps, die eine einfache Integration in automatisierte Produktionsumgebungen ermöglicht
3. Eine eigenständige ausführbare Datei, die das Debugging und die Einrichtung von Testsequenzen vereinfacht.

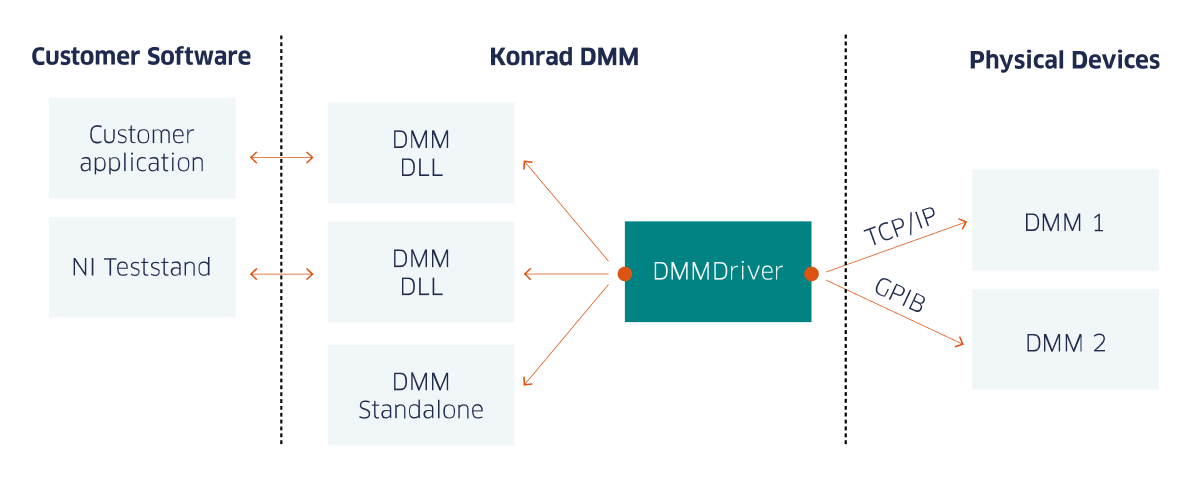

Diese Architektur ermöglicht es, einen Kommunikationskanal von mehreren Instanzen zum selben Gerät zu öffnen. Dies ist wichtig, wenn z.B. zwei Kanäle eines Messgeräts in zwei unabhängigen Anwendungen verwendet werden.

‍

Wie im obigen Beispiel gezeigt, ist es ziemlich einfach, die DMM DLL von verschiedenen Anwendungen aus zu verwenden oder direkt mit den DMM TestStand Testschritten auf die Messgeräte zuzugreifen. Da die gesamte Kommunikation vom Treiber verwaltet wird, muss man sich nicht um die Kommunikationsprotokolle kümmern. Mischen Sie z.B. ein PXI-basiertes Messgerät und ein anderes mit GPIB in einer Anwendung. Um die Einrichtung einer Anwendung zu vereinfachen oder wenn nur einige schnelle Messungen durchgeführt werden sollen, ermöglicht die DMM Standalone-Anwendung die Steuerung aller grundlegenden Messfunktionen. Um die Funktionalität des Tools so einfach wie möglich zu halten, werden spezielle Gerätefunktionen wie z.B. Sampling oder eine tiefgehende Konfiguration des Gerätes nicht direkt unterstützt. Die meisten Funktionen können über die implementierte Low-Level-Kommunikationsfunktionalität realisiert werden.

‍
